Chauvin Arnoux PEL 115 síťový analyzátor 3fázové s funkcí záznamníku, Měření spotřeby energie, Analýzy zátěže, Online mě
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (88 090,21 Kč / kus)
88 090,21 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Síťový analyzátor
- Rekordéry pro záznam a analýzu spotřeby energie pro optimalizaci energetické účinnosti
- Příkon všech typů elektroinstalací se zaznamenává až na několik měsíců ve třífázový
- Všechny elektrické parametry (proudy, napětí, atd.) a harmonické oscilace bez přerušení napájení

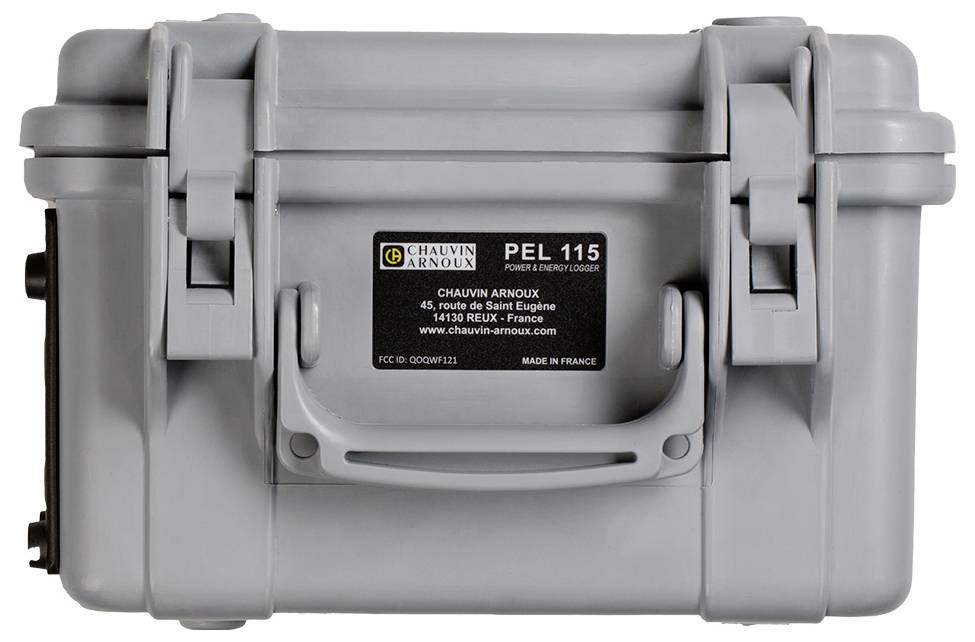

- V krytu uzpůsobeném pro instalaci, odolný proti nárazům, UV paprskům a teplu a vhodný pro připevnění na stožáry od elektrického vedení
- Bezplatný software PEL Transfer pro konfiguraci zařízení a zpracování energetických dat s rozčleněním energie (ztráty)
- Univerzální možnosti komunikace: Ethernet, USB, Wi-Fi, IRD server
- Bezplatná aplikace pro App s funkcí analýzy motoru: Počet otáček, stupeň účinnosti a točivý moment motoru bez mechanických senzorů
Technické parametry
- Obecné
- Displej: Se 4-násobným digitálním displejem
- Typ zařízení: Jednofázové, dvoufázové, třífázové s nulovým vodičem nebo bez něj a další speciální typy zařízení
- Počet kanálů: 4 napěťových vstupů a 4 proudových vstupů
- Měření
- Síťová frekvence: DC, 50 Hz, 60 Hz a 400 Hz
- Napětí (rozsahy měření): 10,00 - 1 000 Vac / 100,00 - 1 000 VDC
- Proud (v závislosti na měniči proudu) od 5 mAac do 10 kAac / 50 mAdc až 5 kAdc
- Vypočtené hodnoty
- Poměry měničů: Až 650 000 v / až 25 000 A.
- Výkon: 10 W až 10 GW / 10 var až 10 mVAR / 10 VA až 10 GVA
- Energie: Do 4 EWH / 4 EVAh / 4 Evarh (E = 10^18)
- Poloha fáze: cos φ, tan Φ, PF
- Harmonické: THD
- Další funkce
- Sled fází: Ano
- Min / max: Ano
- Alarm: Ano
- Upevnění pomocí držáku (k dostání volitelně)
- Zaznamenávání dat
- Interval/agregace: 5 měření/s / od 1 mn do 60 mn
- Paměť: Karta SD, 8 GB (GB GB SD HC 32)
- Oblast provozní teploty: -20 °C až +50 °C
- Kategorie produktu
síťový analyzátor
- Kategorie měření
CAT IV 1000 V
bez certifikátu
- Rozm.
(d x š x v) 24.5 x 18 x 27 cm
- Hmotnost
3.4 kg
- Druh měření
3fázové
- Vlastnosti
s funkcí záznamníku
Měření spotřeby energie
Analýzy zátěže
Online měření
- Šířka
18 cm
- V
27 cm
- Délka
24.5 cm
- Rozhraní
USB
Wi-Fi
WLAN
Ethernet
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3307920 Chauvin Arnoux PEL 115 síťový analyzátor 3fázové s funkcí záznamníku, Měření spotřeby energie, Analýzy zátěže, Online mě
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3307920 Chauvin Arnoux PEL 115 síťový analyzátor 3fázové s funkcí záznamníku, Měření spotřeby energie, Analýzy zátěže, Online mě
Záruční podmínky
Záruční podmínky 3307920 Chauvin Arnoux PEL 115 síťový analyzátor 3fázové s funkcí záznamníku, Měření spotřeby energie, Analýzy zátěže, Online mě
Popis
PEL 115 měří a ukládá všechny výkony a energie. PEL 115 má kryt s ochranou IP67 a je vhodný pro použití venku i v různých oblastech:
• Výrobci elektřiny: Obnovitelné zdroje energie, tepelné elektrárny...
• Průmysl: Hutnictví, výroba skla, potravinářský průmysl.
Budovy pro bydlení a služby …
Infrastruktura a doprava
Oblasti použití
• Energetické audity
• Elektrická diagnostika
• Průmyslová údržba

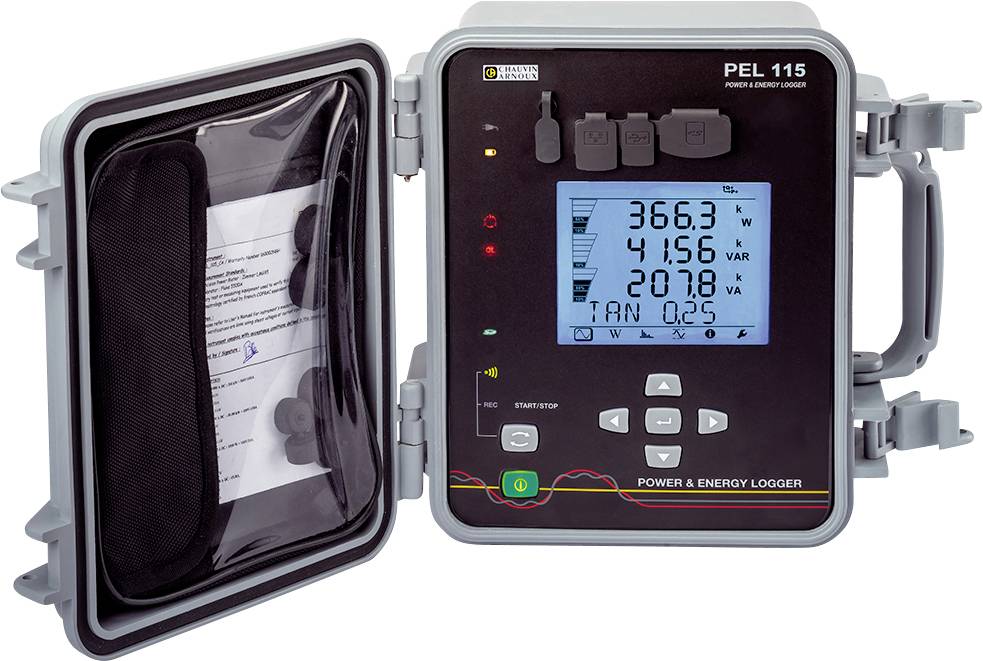

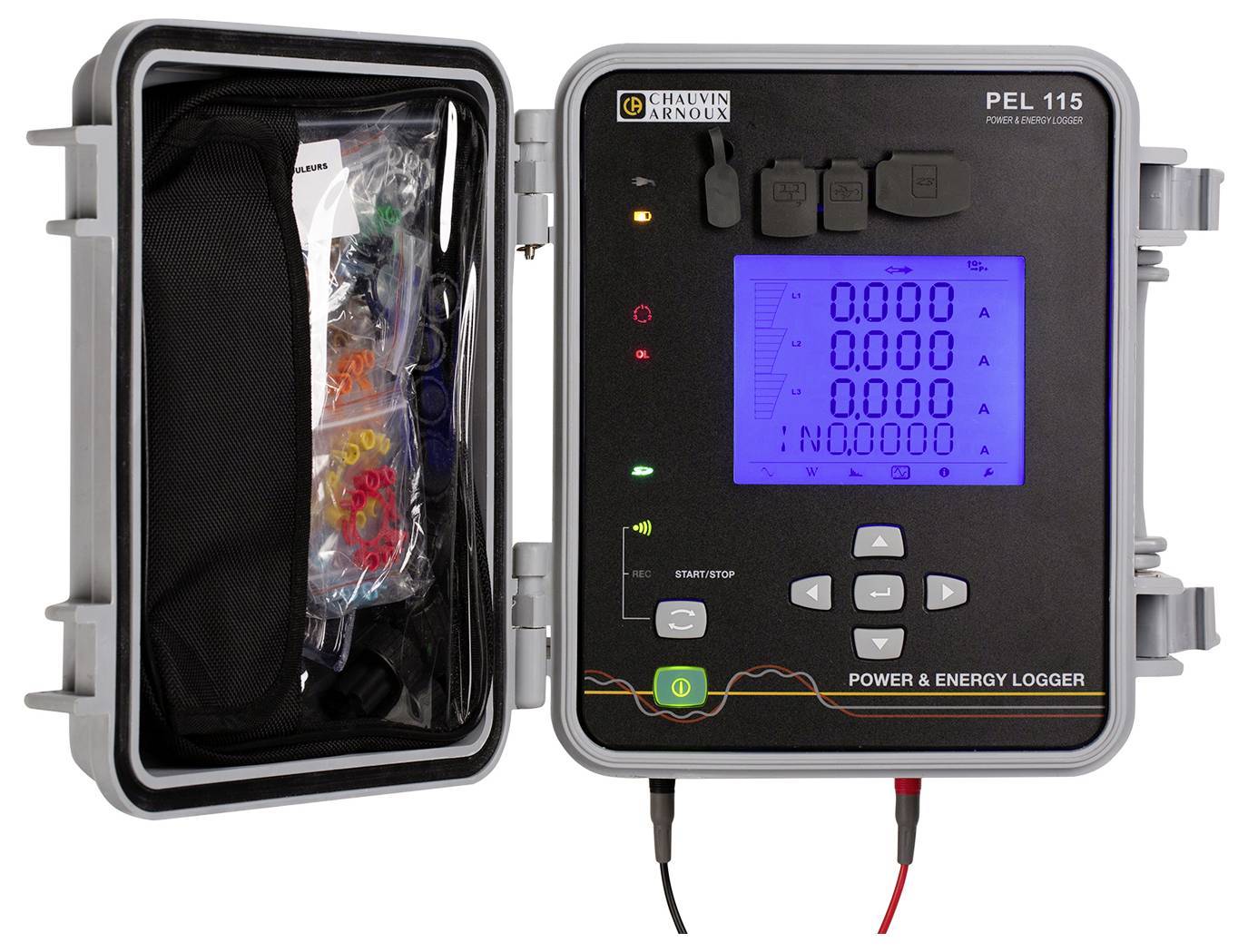

Jednoduchá a osvědčená ergonomie
V krytu na staveništi lze přístroj pomocí dodávané upevňovací sady snadno připevnit na hrot elektrické skříně. Velký podsvícený displej je dobře čitelný za všech okolních podmínek. Přístroj má 4 napěťové a 4 proudové vstupy.
Měření RMS a DC
• AC a/nebo DC napětí až 1 000 V.
• Proudy až 10 kA AC, 5 kA DC (v závislosti na proudu)
• Činný, jalový a zdánlivý výkon
• Činná, jalová a zdánlivá energie
• Základní a symetrický činný výkon a činný výkon asymetrie
• Měření a charakteristika motoru (přes aplikaci Android App)
Funkce
Rozpis energetických ztrát
• Parametry fáze: cos φ, tan Φ, účiník PF
• Faktor amplitudy
Výpočet THD pro proudy a napětí
• Měření DC, 50 Hz, 60 Hz a 400 Hz (lodní doprava...)
Software PEL Transfer
Software PEL Transfer nabízí tyto možnosti:
• Konfigurace vašeho PEL
Ověření přípojek před začátkem záznamu
• Stáhněte měření uložená v PEL
• Zobrazení různých výsledků měření a analýzy
Dodatečný kladný bod: PEL Transfer počítá hodnotu vaší spotřeby energie v eurech (8 tarifních zón).
Komunikace v sítích
PEL 110 má více možností přenosu:
USB, nejjednodušší řešení pro použití přímo na místě.
Ethernet RJ45 nebo Wi-Fi (server): Propojte PEL 11x se serverem pro komunikaci z libovolné stanice v síti se softwarem PEL Transfer.
Wi-Fi (přístupový Point):
• Nastavte přímé propojení mezi PEL 11x a vaším počítačem her.
• Přístupový bod ( AP) podporuje až 5 klientů.
Tento text byl přeložen strojově.
• Výrobci elektřiny: Obnovitelné zdroje energie, tepelné elektrárny...
• Průmysl: Hutnictví, výroba skla, potravinářský průmysl.
Budovy pro bydlení a služby …
Infrastruktura a doprava
Oblasti použití
• Energetické audity
• Elektrická diagnostika
• Průmyslová údržba
Jednoduchá a osvědčená ergonomie
V krytu na staveništi lze přístroj pomocí dodávané upevňovací sady snadno připevnit na hrot elektrické skříně. Velký podsvícený displej je dobře čitelný za všech okolních podmínek. Přístroj má 4 napěťové a 4 proudové vstupy.
Měření RMS a DC
• AC a/nebo DC napětí až 1 000 V.
• Proudy až 10 kA AC, 5 kA DC (v závislosti na proudu)
• Činný, jalový a zdánlivý výkon
• Činná, jalová a zdánlivá energie
• Základní a symetrický činný výkon a činný výkon asymetrie
• Měření a charakteristika motoru (přes aplikaci Android App)
Funkce
Rozpis energetických ztrát
• Parametry fáze: cos φ, tan Φ, účiník PF
• Faktor amplitudy
Výpočet THD pro proudy a napětí
• Měření DC, 50 Hz, 60 Hz a 400 Hz (lodní doprava...)
Software PEL Transfer
Software PEL Transfer nabízí tyto možnosti:
• Konfigurace vašeho PEL
Ověření přípojek před začátkem záznamu
• Stáhněte měření uložená v PEL
• Zobrazení různých výsledků měření a analýzy
Dodatečný kladný bod: PEL Transfer počítá hodnotu vaší spotřeby energie v eurech (8 tarifních zón).
Komunikace v sítích
PEL 110 má více možností přenosu:
USB, nejjednodušší řešení pro použití přímo na místě.
Ethernet RJ45 nebo Wi-Fi (server): Propojte PEL 11x se serverem pro komunikaci z libovolné stanice v síti se softwarem PEL Transfer.
Wi-Fi (přístupový Point):
• Nastavte přímé propojení mezi PEL 11x a vaším počítačem her.
• Přístupový bod ( AP) podporuje až 5 klientů.
Tento text byl přeložen strojově.
Obsah balení
- 1 transportní taška pro příslušenství
- 5 vedení k měření napětí IP67
- 5 krokosvorky (uzamykatelné)
- 1 sada rozlišovacích proužků
- 1 SD karta
- 1x adaptér SD/USB
- 1x USB kabel
- 1x PC software (PEL Transfer) a návod k obsluze ke stažení z internetové stránky
- 1 návod pro rychlé spuštění
