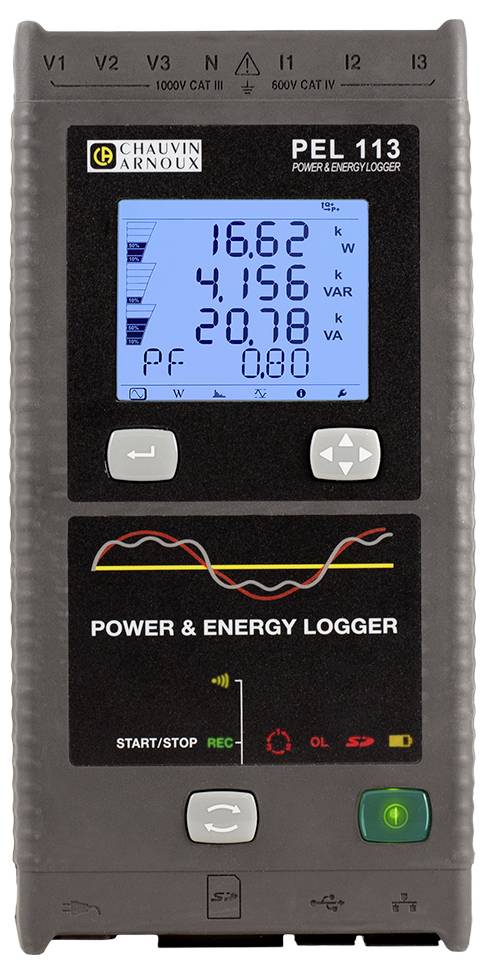

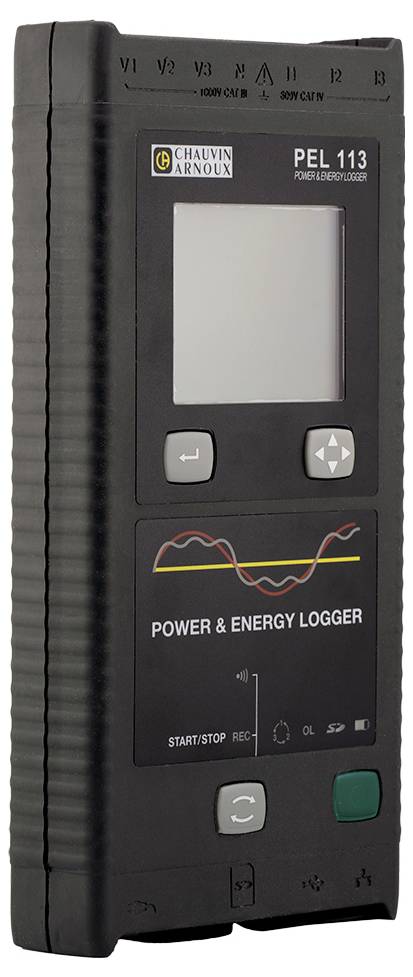

Chauvin Arnoux PEL 113 síťový analyzátor 3fázové vč. proudových kleští, s funkcí záznamníku, Měření spotřeby energie, An
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (92 368,16 Kč / kus)
92 368,16 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Síťový analyzátor
- Rekordéry pro záznam a analýzu spotřeby energie pro optimalizaci energetické účinnosti
- Služby všech typů elektroinstalací lze zaznamenávat až na několik měsíců ve fázi
- Všechny elektrické parametry (proudy, napětí, atd.) a harmonické oscilace bez přerušení napájení
- Kompletní sada se softwarem DataView, 3 flexibilními měniči proudu, síťový adaptér PEL, magnetické měřicí hroty a další
- Bezplatný software PEL Transfer pro konfiguraci zařízení a zpracování energetických dat s rozčleněním energie (ztráty)
- Univerzální možnosti komunikace: Ethernet, USB, Wi-Fi, IRD server
- Kompaktní, tenké pouzdro s magnetickou zadní stranou pro praktické umístění v rozvaděči

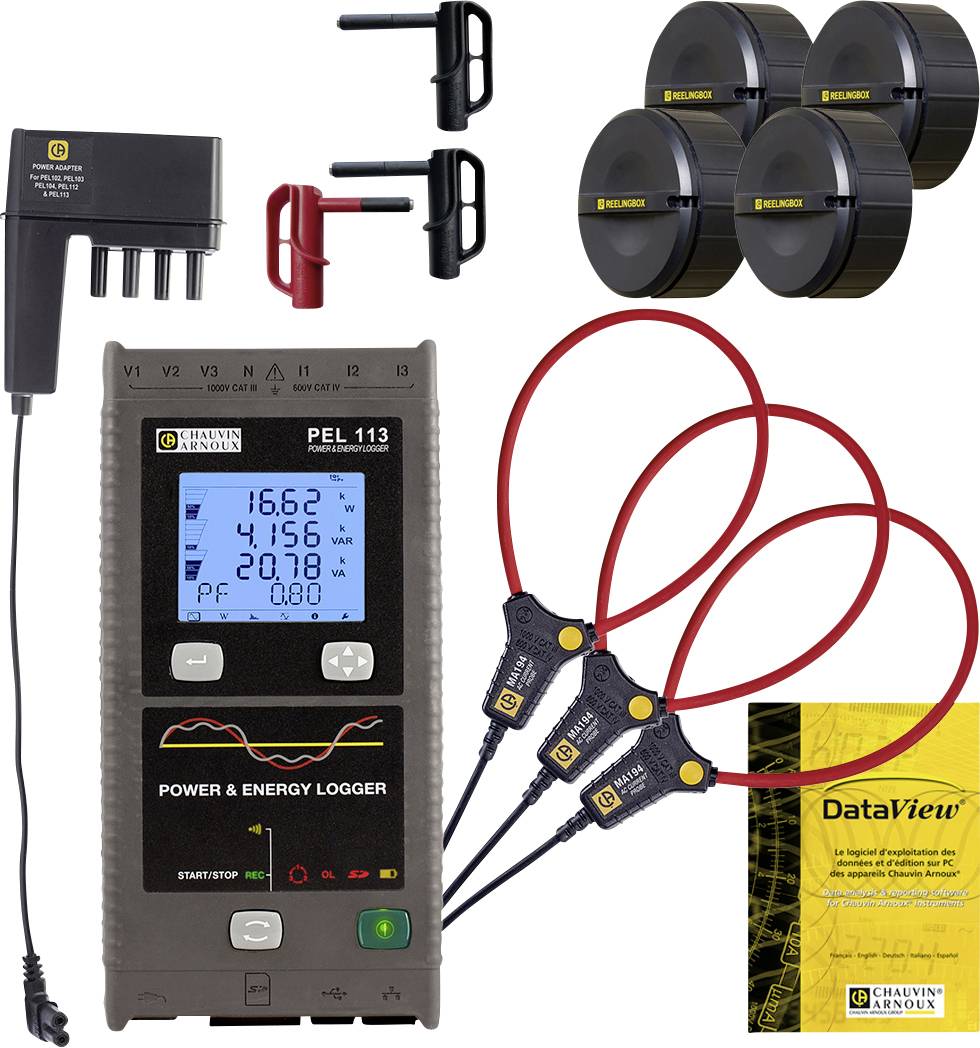

- Součástí dodávky: 1 přepravní taška, 3 MA194-350 MiniFLEX měnič proudu, 1 PEL síťový adaptér, 4 měřicí kabely napětí, 4 reeling boxy, 4 krokosvorky, 4 magnetické měřicí hroty, 1 software DataView, 1 sada rozlišovacích proužků, 1 SD karta, 1 adaptér SD/USB, 1 USB kabel, 1 napájecí kabel, 1 PC software (PEL Transfer), 1 návod pro rychlé spuštění
Technické parametry
- Displej: Se 4-násobným digitálním displejem
- Typ zařízení: Jednofázové, dvoufázové, třífázové s nulovým vodičem nebo bez něj a další speciální typy zařízení
- Počet kanálů: 3 vstupů pro napětí, 3 vstupů pro proud (výpočetní proud neutrálního vodiče)
- Síťová frekvence: DC, 50 Hz, 60 Hz a 400 Hz
- Napětí (rozsahy měření): 10,00 - 1 000 Vac / 100,00 - 1 000 VDC
- Poměry měničů: Až 650 000 v / až 25 000 A.
- Výkon: 10 W až 10 GW / 10 var až 10 mVAR / 10 VA až 10 GVA
- Energie: Až 4 EWH / 4 EVAh / 4 Evarh (E = 1018)
- Poloha fáze: cos φ, tan Φ, PF
- Harmonické: THD
- Další funkce: Sled fází, min / Max, alarm, upevnění pomocí magnetu
- Interval snímání/agregace: 5 měření/s / od 1 mn do 60 mn
- Paměť: Karta SD, 8 GB (GB GB SD HC 32)
- Rozhraní: USB, Ethernet, Wi-Fi (přístupový bod a Point hotspot), IRD Server DataView® Synch
- Rozměry 256 x 125 x 37 mm
- Hmotnost: 950 g.
- Oblast provozní teploty: 0 °C až +50 °C
- Kategorie produktu
síťový analyzátor
- Kategorie měření
CAT III 1000 V
CAT IV 600 V
bez certifikátu
- Rozm.
(d x š x v) 12.5 x 3.7 x 25.6 cm
- Hmotnost
950 g
- Druh měření
3fázové
- Vlastnosti
vč. proudových kleští
s funkcí záznamníku
Měření spotřeby energie
Analýzy zátěže
Online měření
- Šířka
3.7 cm
- V
25.6 cm
- Délka
12.5 cm
- Rozhraní
WLAN
Ethernet
USB
Wi-Fi
- UKCA
bezvýznamný
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3436208 Chauvin Arnoux PEL 113 síťový analyzátor 3fázové vč. proudových kleští, s funkcí záznamníku, Měření spotřeby energie, An
Záruční podmínky
Záruční podmínky 3436208 Chauvin Arnoux PEL 113 síťový analyzátor 3fázové vč. proudových kleští, s funkcí záznamníku, Měření spotřeby energie, An
Popis
PEL 113 měří a ukládá všechny výkony a energie. Lze jej použít všude tam, kde je energie:
• Výrobci elektřiny: Obnovitelné zdroje energie, tepelné elektrárny...
• Průmysl: Hutnictví, výroba skla, potravinářský průmysl.
Budovy pro bydlení a služby …
Infrastruktura a doprava
• Výpočetní centra...
Oblasti použití
• Energetické audity
• Elektrická diagnostika
• Průmyslová údržba
Jednoduchá a osvědčená ergonomie
• Kompaktní a s magnetickým pouzdrem
• 3 napěťové a 3 proudové vstupy
• 4násobný digitální displej s osvětlením
• Napájení přes fázi (s příslušenstvím)
Měření RMS a DC
• AC a/nebo DC napětí až 1 000 V.
• Proudy až 10 kA AC, 5 kA DC (v závislosti na proudu)
• Činný, jalový a zdánlivý výkon
• Činná, jalová a zdánlivá energie
• Základní a symetrický činný výkon a činný výkon asymetrie
• Měření a charakteristika motoru (přes aplikaci Android App)
Funkce
Rozpis energetických ztrát
• Parametry fáze: cos φ, tan Φ, účiník PF
• Faktor amplitudy
Výpočet THD pro proudy a napětí
• Měření DC, 50 Hz, 60 Hz a 400 Hz (lodní doprava...)

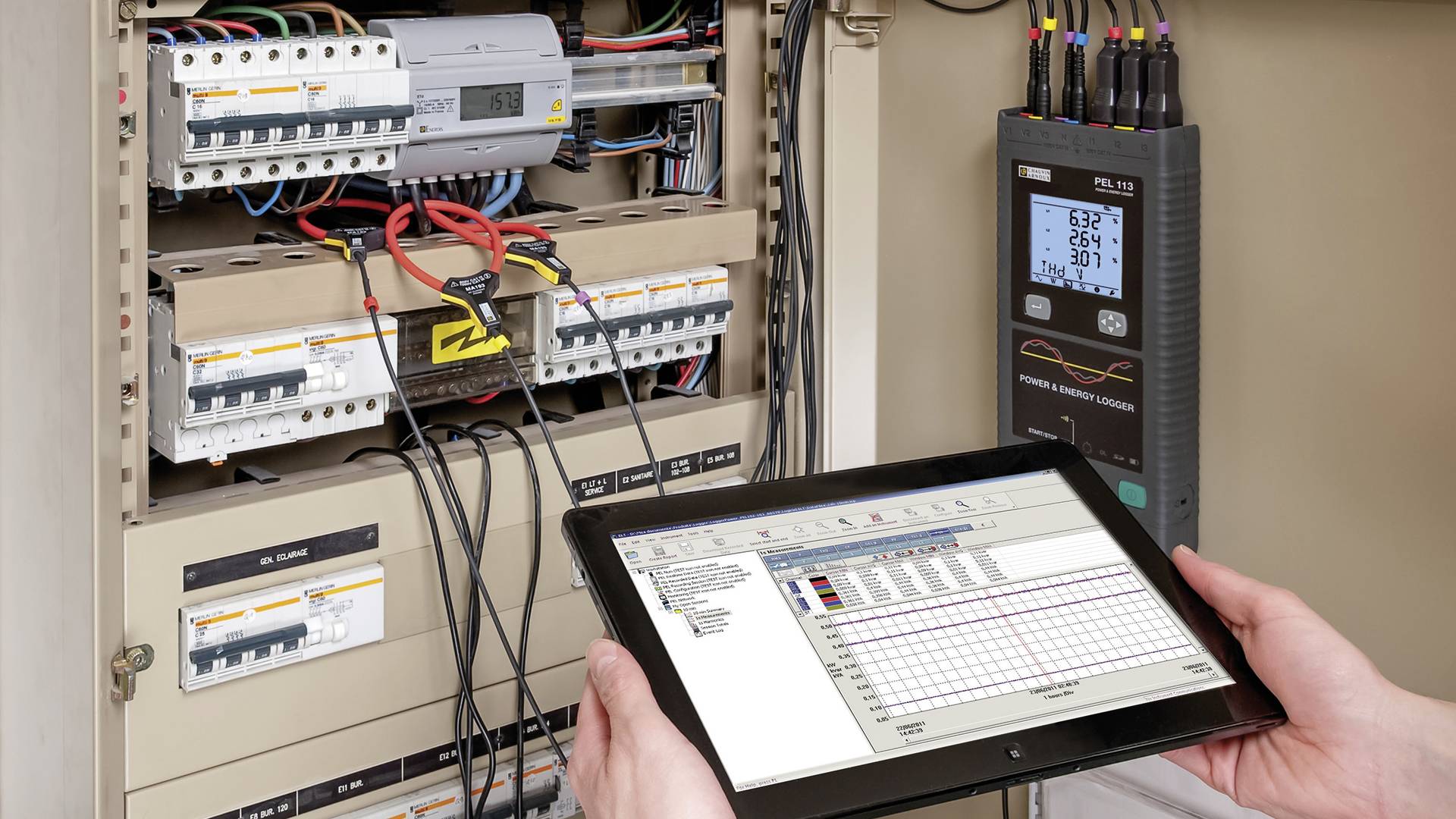

Software PEL Transfer
Software PEL Transfer nabízí tyto možnosti:
• Konfigurace vašeho PEL
Ověření přípojek před začátkem záznamu
• Stáhněte měření uložená v PEL
• Zobrazení různých výsledků měření a analýzy
Dodatečný kladný bod: PEL Transfer počítá hodnotu vaší spotřeby energie v eurech (8 tarifních zón).
Komunikace v sítích
PEL 110 má více možností přenosu:
• USB, nejjednodušší řešení pro použití přímo na místě.
• Ethernet RJ45 nebo Wi-Fi (server): Propojte PEL 11x se serverem pro komunikaci z libovolné stanice v síti se softwarem PEL Transfer.
• Wi-Fi (přístupový Point):
• Nastavte přímé propojení mezi PEL 11x a vaším počítačem her.
• Přístupový bod (Point AP) podporuje až 5 klientů.
Silné
S možností záznamů po dobu několika měsíců
Rozpis energetických ztrát

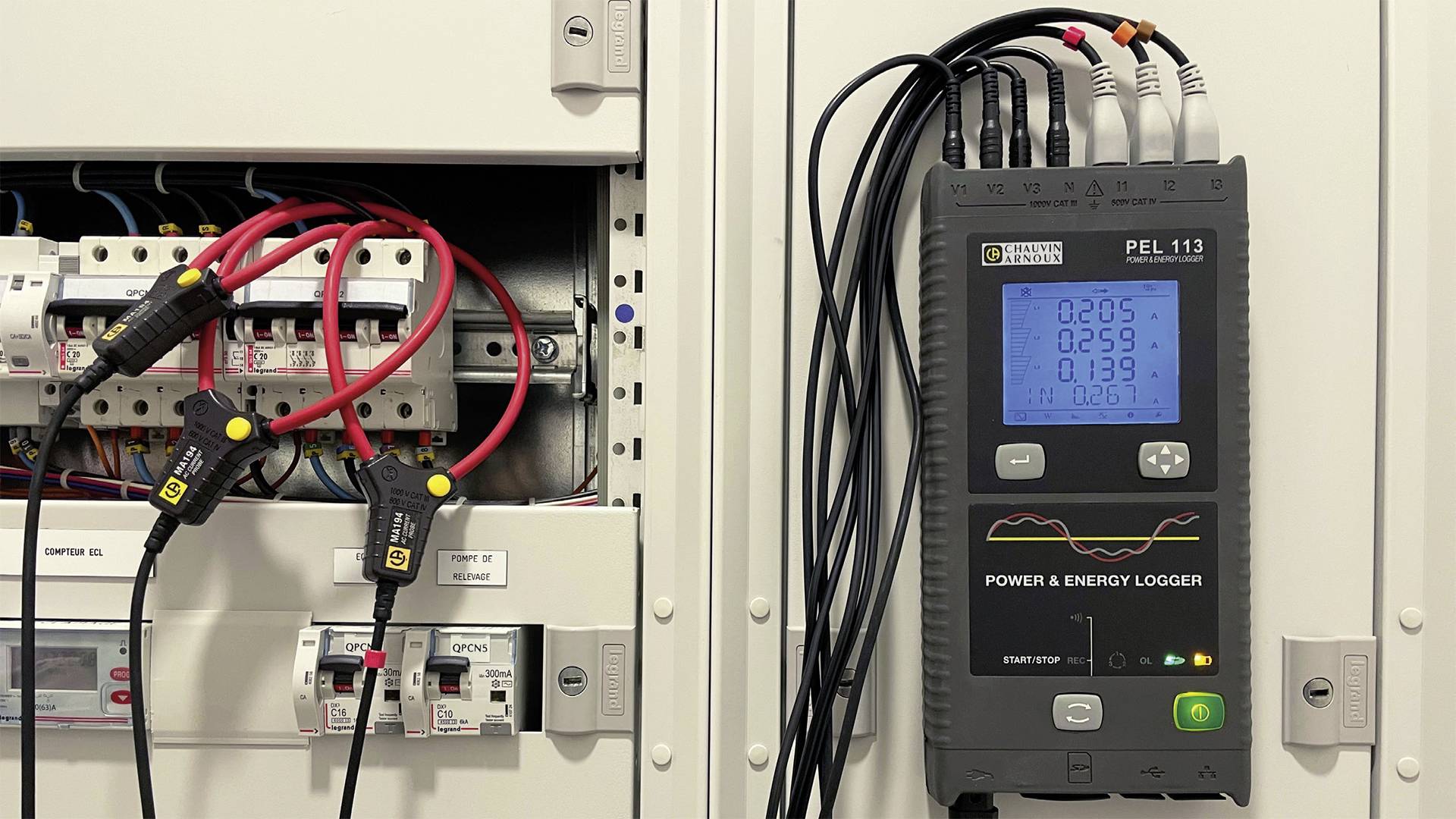

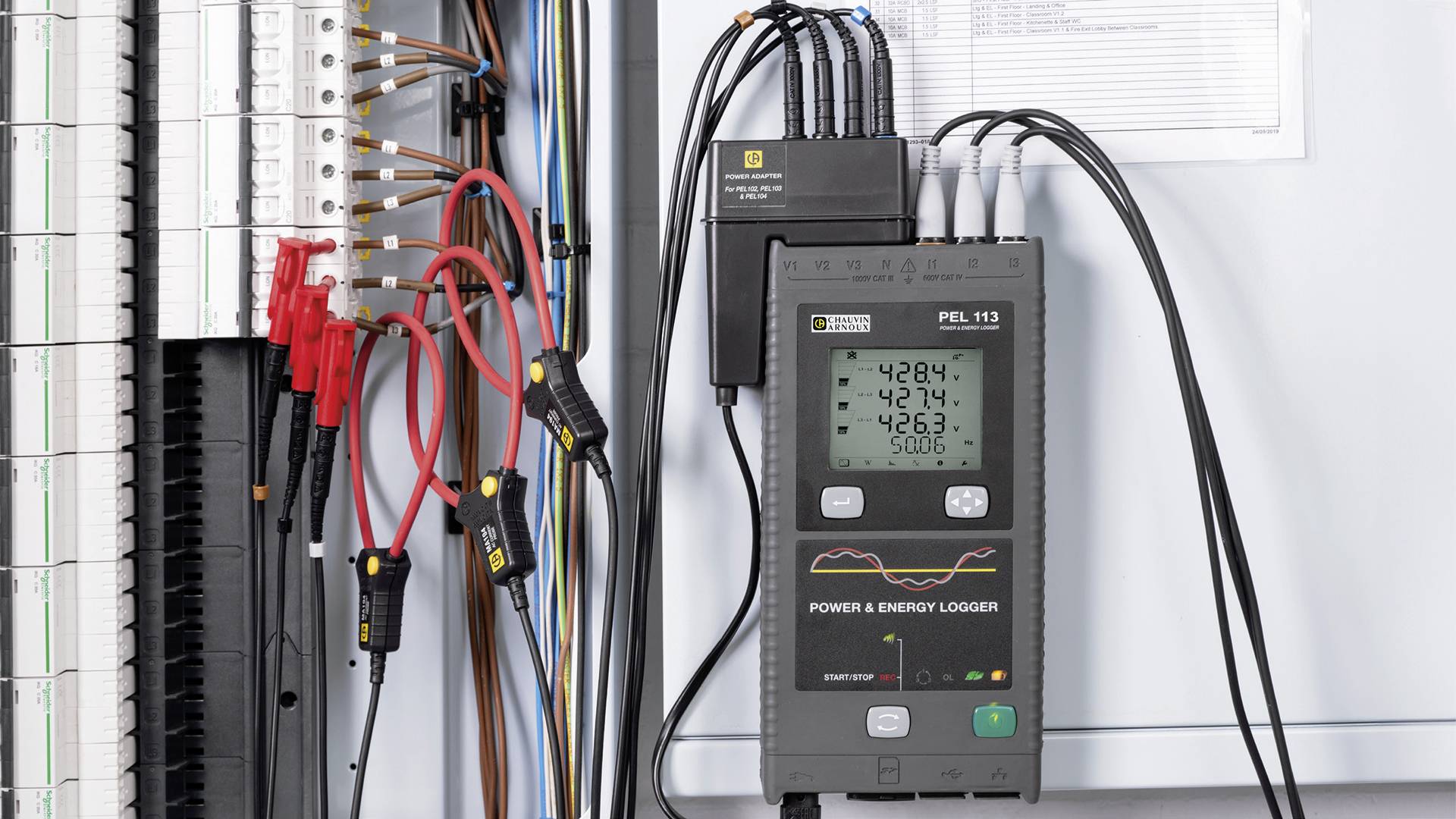

• Instalace bez přerušení obvodu
• Android aplikace s diagnózou motoru
Tento text byl přeložen strojově.
• Výrobci elektřiny: Obnovitelné zdroje energie, tepelné elektrárny...
• Průmysl: Hutnictví, výroba skla, potravinářský průmysl.
Budovy pro bydlení a služby …
Infrastruktura a doprava
• Výpočetní centra...
Oblasti použití
• Energetické audity
• Elektrická diagnostika
• Průmyslová údržba
Jednoduchá a osvědčená ergonomie
• Kompaktní a s magnetickým pouzdrem
• 3 napěťové a 3 proudové vstupy
• 4násobný digitální displej s osvětlením
• Napájení přes fázi (s příslušenstvím)
Měření RMS a DC
• AC a/nebo DC napětí až 1 000 V.
• Proudy až 10 kA AC, 5 kA DC (v závislosti na proudu)
• Činný, jalový a zdánlivý výkon
• Činná, jalová a zdánlivá energie
• Základní a symetrický činný výkon a činný výkon asymetrie
• Měření a charakteristika motoru (přes aplikaci Android App)
Funkce
Rozpis energetických ztrát
• Parametry fáze: cos φ, tan Φ, účiník PF
• Faktor amplitudy
Výpočet THD pro proudy a napětí
• Měření DC, 50 Hz, 60 Hz a 400 Hz (lodní doprava...)
Software PEL Transfer
Software PEL Transfer nabízí tyto možnosti:
• Konfigurace vašeho PEL
Ověření přípojek před začátkem záznamu
• Stáhněte měření uložená v PEL
• Zobrazení různých výsledků měření a analýzy
Dodatečný kladný bod: PEL Transfer počítá hodnotu vaší spotřeby energie v eurech (8 tarifních zón).
Komunikace v sítích
PEL 110 má více možností přenosu:
• USB, nejjednodušší řešení pro použití přímo na místě.
• Ethernet RJ45 nebo Wi-Fi (server): Propojte PEL 11x se serverem pro komunikaci z libovolné stanice v síti se softwarem PEL Transfer.
• Wi-Fi (přístupový Point):
• Nastavte přímé propojení mezi PEL 11x a vaším počítačem her.
• Přístupový bod (Point AP) podporuje až 5 klientů.
Silné
S možností záznamů po dobu několika měsíců
Rozpis energetických ztrát
• Instalace bez přerušení obvodu
• Android aplikace s diagnózou motoru
Tento text byl přeložen strojově.

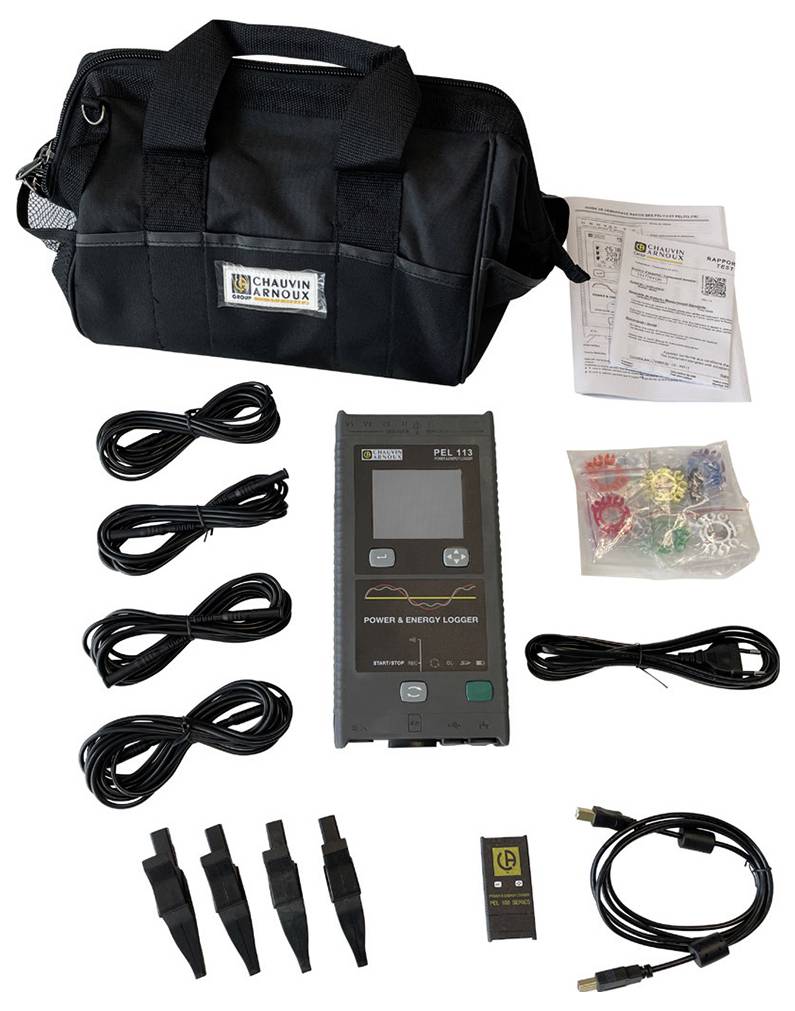

Obsah balení
- Brašna
- 3 proudový měnič MiniFLEX MA194-350
- Napájecí adaptér PEL
- 4 vedení k měření napětí
- 4 Reeling boxy
- 4 krokosvorky
- 4 magnetické měřicí hroty
- 1x software DataView
- 1 sada rozlišovacích proužků
- 1 SD karta
- 1x adaptér SD/USB
- 1x USB kabel
- 1 napájecí kabel
- 1x PC software (PEL Transfer) a návod k obsluze ke stažení z internetové stránky
- 1 návod pro rychlé spuštění
