Chauvin Arnoux PEL 113 síťový analyzátor 3fázové s funkcí záznamníku, Měření spotřeby energie, Analýzy zátěže, Online mě

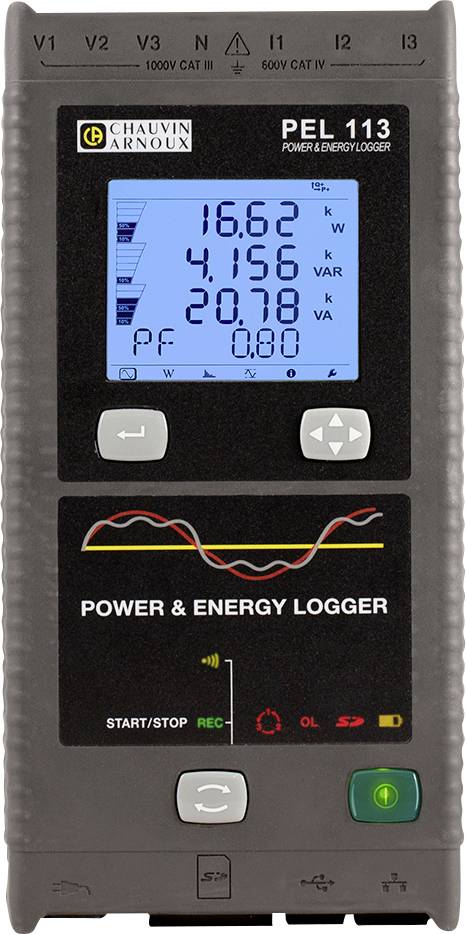

Energetický logger s digitálním displejem zobrazuje měřené hodnoty: 16,62 kW, 4,156 kVAR, 20,78 kVA a účiník 0,80.

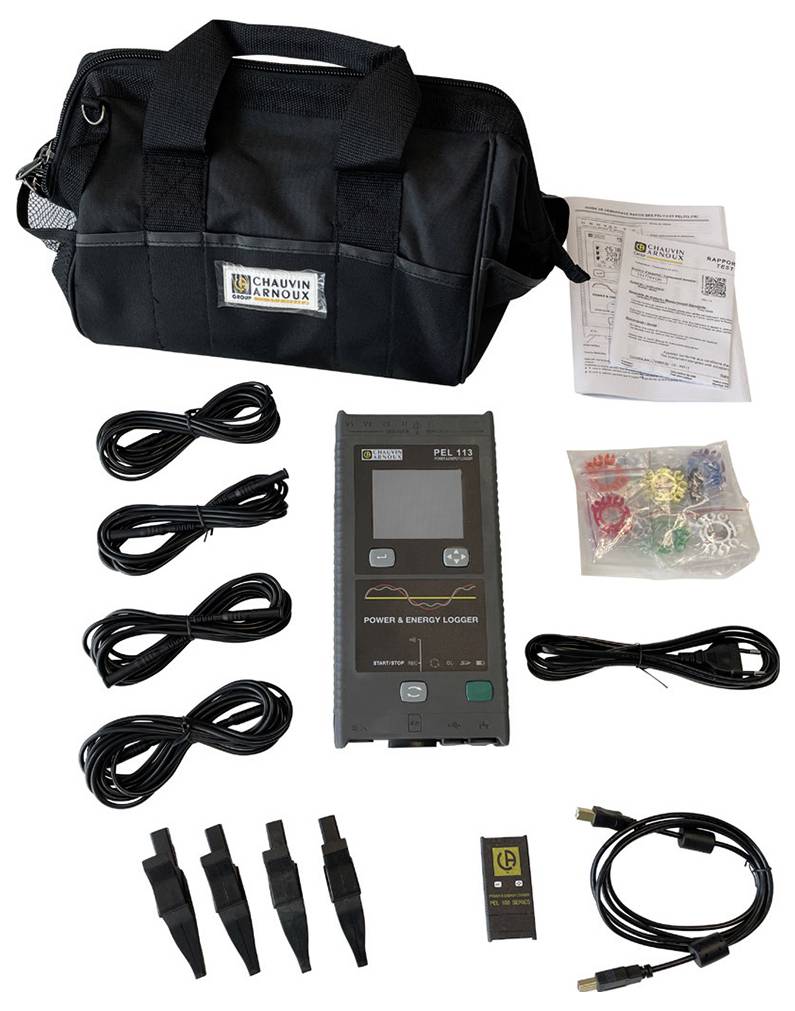

Přenosný energetický a výkonový logger s příslušenstvím: kabely, svorky, návod a taška, uspořádané na jedné ploše.

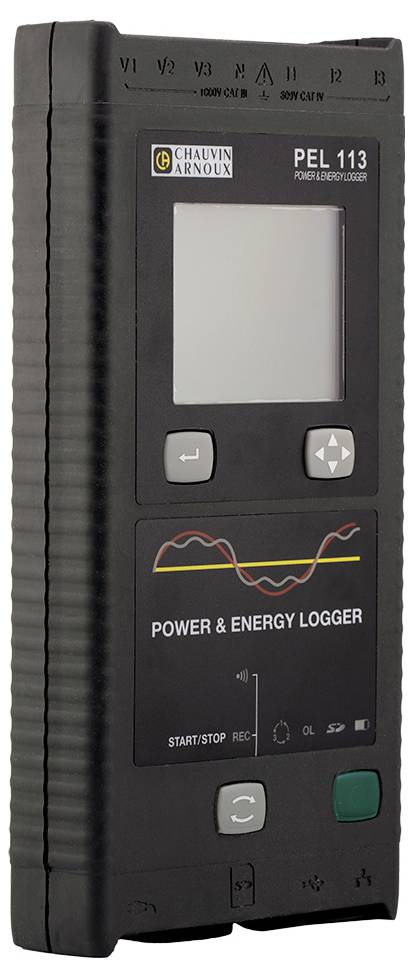

Obrázek zobrazuje přenosný měřicí přístroj pro měření elektrické energie. Přístroj je vybaven displejem a ovládacím panelem s několika tlačítky.

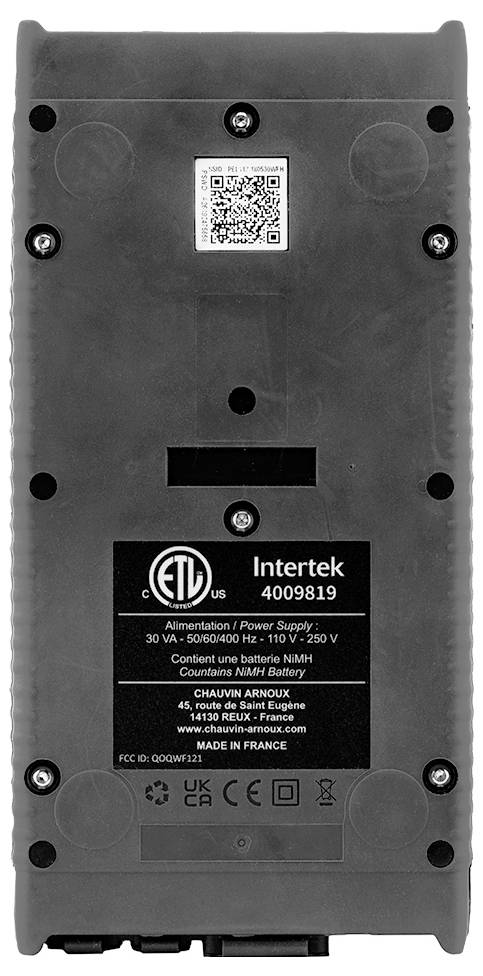

Zadní strana elektronického zařízení s QR kódem a produktovými informacemi. Obsahuje údaje o napájení a výrobě ve Francii.

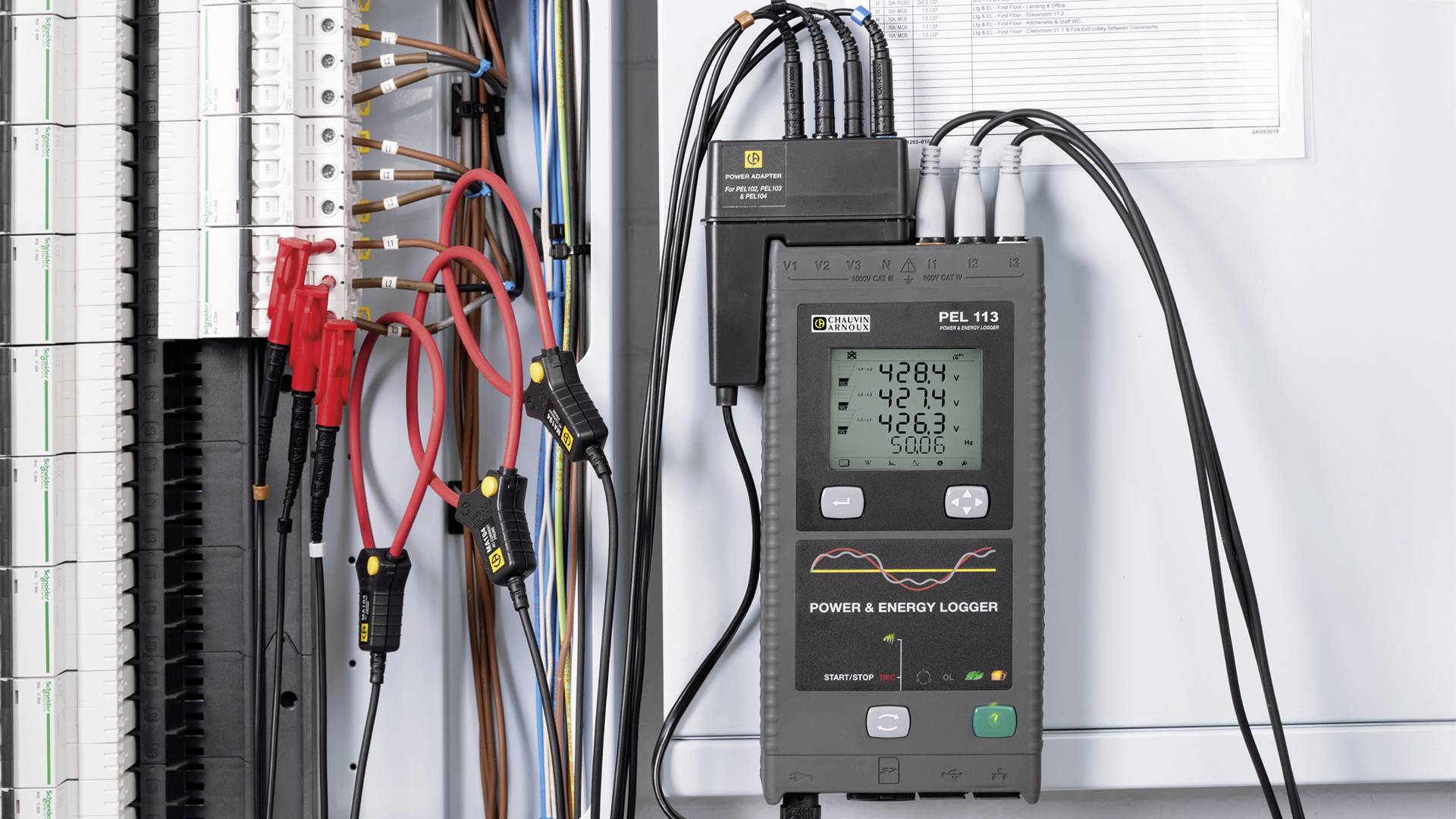

Elektroměřicí přístroj s několika kabelovými připojeními měří napěťové hodnoty 428 V, 427 V, 426 V, 500 V na digitálním displeji.

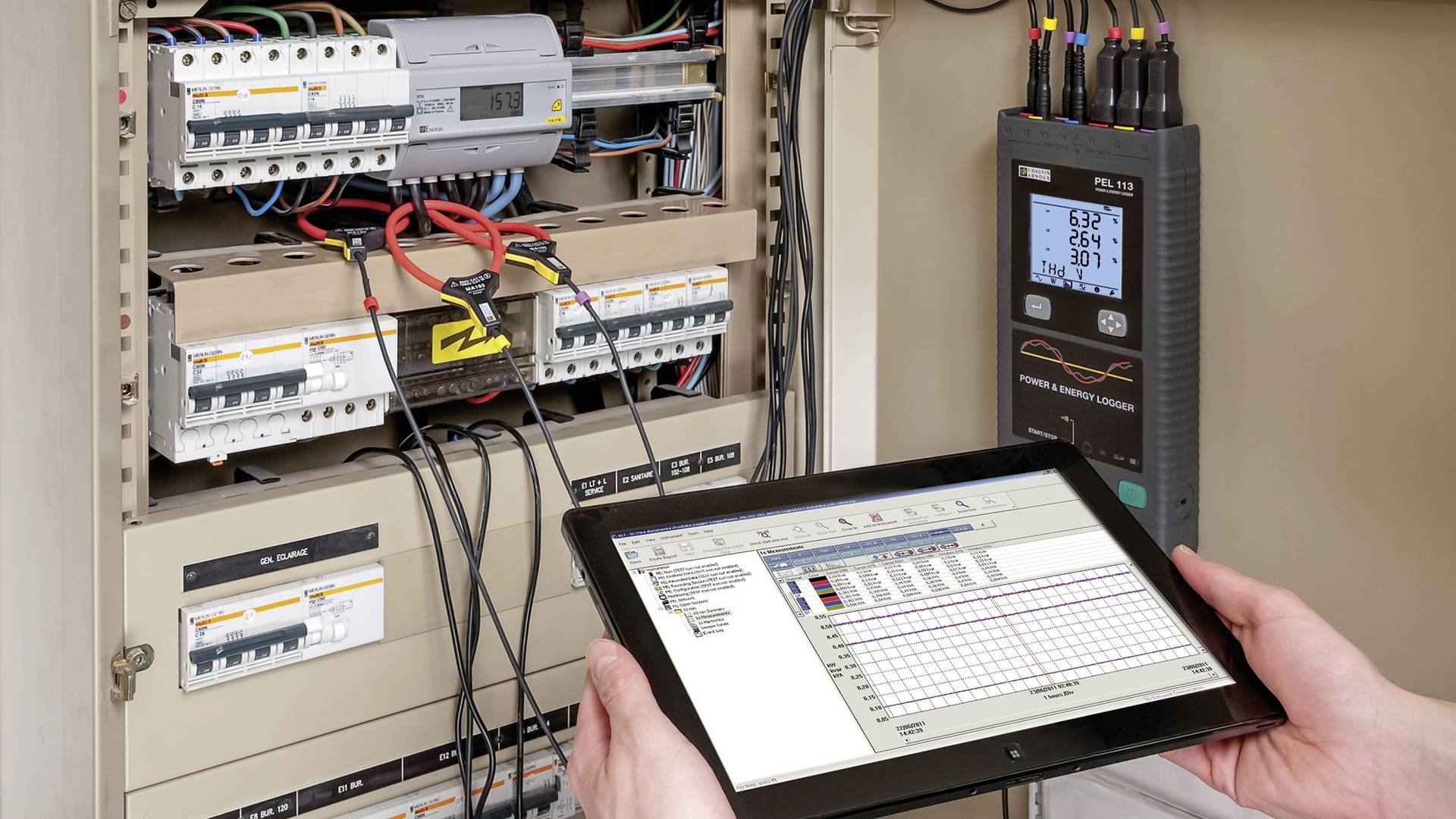

Osoba drží tablet před otevřenou elektrickou rozvodnou skříní. Tablet zobrazuje data, zatímco měřicí přístroj vpravo ukazuje elektrické hodnoty.

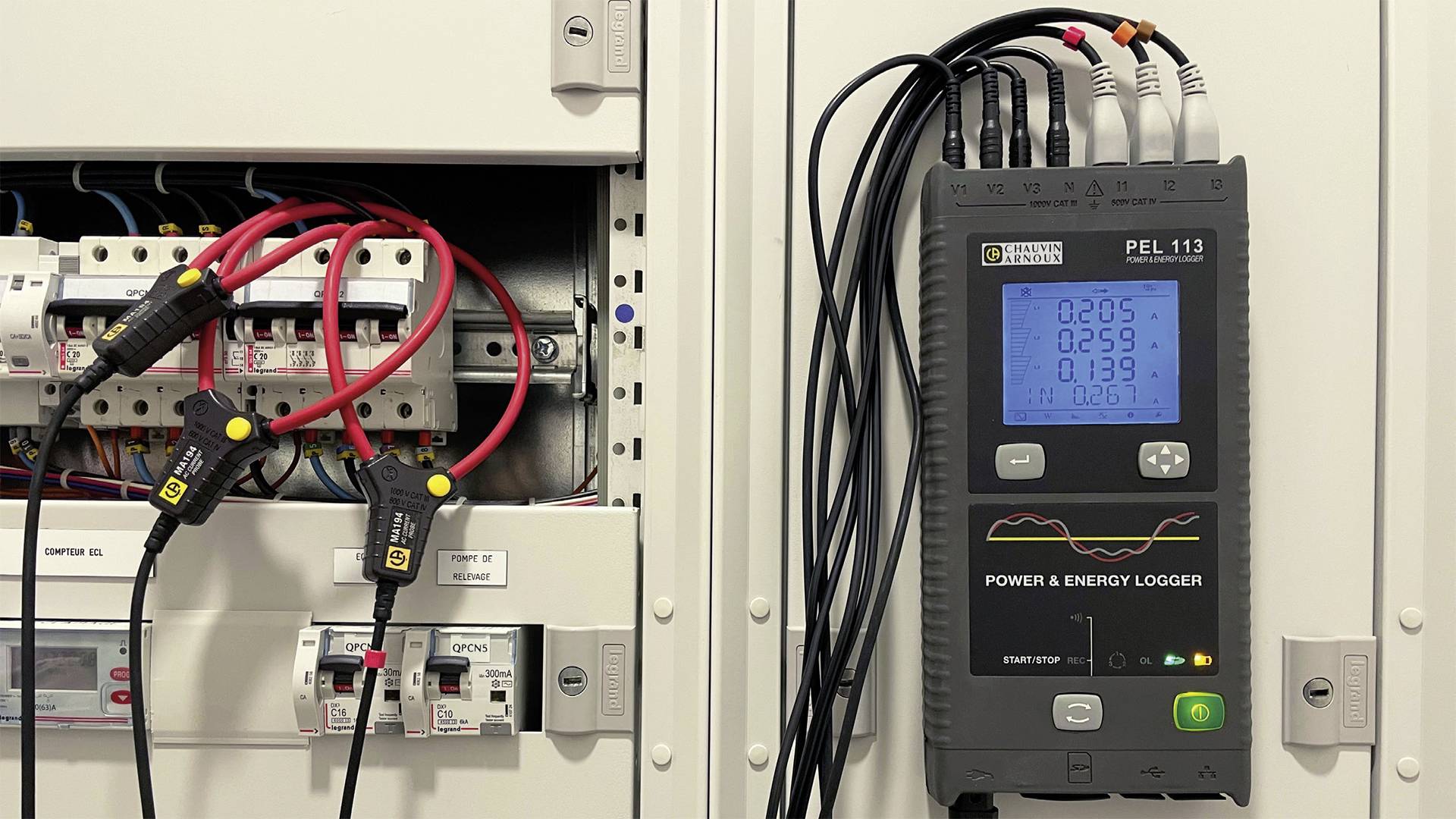

Energetický logger monitoruje elektrický rozvaděč. Vlevo jsou viditelné kabely a svorky, vpravo digitální přístroj s naměřenými hodnotami.

1/7

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (49 842,15 Kč / kus)

49 842,15 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Síťový analyzátor

Rekordéry pro záznam a analýzu spotřeby energie pro optimalizaci energetické účinnosti
Příkon všech typů elektroinstalací se zaznamenává až na několik měsíců ve třífázový
Všechny elektrické parametry (proudy, napětí, atd.) a harmonické oscilace bez přerušení napájení
Bezplatný software PEL Transfer pro konfiguraci zařízení a zpracování energetických dat s rozčleněním energie (ztráty)
Univerzální možnosti komunikace: Ethernet, USB, Wi-Fi, IRD server
Kompaktní, tenké pouzdro s magnetickou zadní stranou pro praktické umístění v rozvaděči
Bezplatná aplikace pro App s funkcí analýzy motoru: Počet otáček, stupeň účinnosti a točivý moment motoru bez mechanických senzorů

Technické parametry

Obecné
Displej: Se 4-násobným digitálním displejem
Typ zařízení: Jednofázové, dvoufázové, třífázové s nulovým vodičem nebo bez něj a další speciální typy zařízení
Počet kanálů: 3 vstupů pro napětí, 3 vstupů pro proud (výpočetní proud neutrálního vodiče)
Měření
Síťová frekvence: DC, 50 Hz, 60 Hz a 400 Hz
Napětí (rozsahy měření): 10,00 - 1 000 Vac / 100,00 - 1 000 VDC
Proud (v závislosti na měniči proudu) od 5 mAac do 10 kAac / 50 mAdc až 5 kAdc
Vypočtené hodnoty
Poměry měničů: Až 650 000 v / až 25 000 A.
Výkon: 10 W až 10 GW / 10 var až 10 mVAR / 10 VA až 10 GVA
Energie: Do 4 EWH / 4 EVAh / 4 Evarh (E = 10^18)
Poloha fáze: cos φ, tan Φ, PF
Harmonické: THD
Další funkce
Sled fází: Ano
Min / max: Ano
Alarm: Ano
Upevnění pomocí magnetické zadní strany pouzdra
Zaznamenávání dat
Interval/agregace: 5 měření/s / od 1 mn do 60 mn
Paměť: Karta SD, 8 GB (GB GB SD HC 32)
Oblast provozní teploty: 0 °C až +50 °C

Kategorie produktu: síťový analyzátor

Kategorie měření: CAT III 1000 V
CAT IV 600 V

: bez certifikátu

Rozm.: (d x š x v) 12.5 x 3.7 x 25.6 cm

Hmotnost: 950 g

Druh měření: 3fázové

Vlastnosti: s funkcí záznamníku
Měření spotřeby energie
Analýzy zátěže
Online měření

Šířka: 3.7 cm

V: 25.6 cm

Délka: 12.5 cm

Rozhraní: USB
Wi-Fi
WLAN
Ethernet

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3307918 Chauvin Arnoux PEL 113 síťový analyzátor 3fázové s funkcí záznamníku, Měření spotřeby energie, Analýzy zátěže, Online mě

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3307918 Chauvin Arnoux PEL 113 síťový analyzátor 3fázové s funkcí záznamníku, Měření spotřeby energie, Analýzy zátěže, Online mě

Záruční podmínky

Záruční podmínky 3307918 Chauvin Arnoux PEL 113 síťový analyzátor 3fázové s funkcí záznamníku, Měření spotřeby energie, Analýzy zátěže, Online mě

Popis

PEL 113 měří a ukládá všechny výkony a energie. Lze jej použít všude tam, kde je energie:
• Výrobci elektřiny: Obnovitelné zdroje energie, tepelné elektrárny...
• Průmysl: Hutnictví, výroba skla, potravinářský průmysl.
Budovy pro bydlení a služby …
Infrastruktura a doprava
• Výpočetní centra...

Oblasti použití
• Energetické audity
• Elektrická diagnostika
• Průmyslová údržba

Jednoduchá a osvědčená ergonomie
• Kompaktní a s magnetickým pouzdrem
• 3 napěťové a 3 proudové vstupy
• 4násobný digitální displej s osvětlením
• Soběstační během fáze

Měření RMS a DC
• AC a/nebo DC napětí až 1 000 V.
• Proudy až 10 kA AC, 5 kA DC (v závislosti na proudu)
• Činný, jalový a zdánlivý výkon
• Činná, jalová a zdánlivá energie
• Základní a symetrický činný výkon a činný výkon asymetrie
• Měření a charakteristika motoru (přes aplikaci Android App)

Funkce
Rozpis energetických ztrát
• Parametry fáze: cos φ, tan Φ, účiník PF
• Faktor amplitudy
Výpočet THD pro proudy a napětí
• Měření DC, 50 Hz, 60 Hz a 400 Hz (lodní doprava...)

Software PEL Transfer
Software PEL Transfer nabízí tyto možnosti:
• Konfigurace vašeho PEL
Ověření přípojek před začátkem záznamu
• Stáhněte měření uložená v PEL
• Zobrazení různých výsledků měření a analýzy

Dodatečný kladný bod: PEL Transfer počítá hodnotu vaší spotřeby energie v eurech (8 tarifních zón).

Komunikace v sítích
PEL 110 má více možností přenosu:
USB, nejjednodušší řešení pro použití přímo na místě.
Ethernet RJ45 nebo Wi-Fi (server): Propojte PEL 11x se serverem pro komunikaci z libovolné stanice v síti se softwarem PEL Transfer.
Wi-Fi (přístupový Point):
• Nastavte přímé propojení mezi PEL 11x a vaším počítačem her.
• Přístupový bod ( AP) podporuje až 5 klientů.

Tento text byl přeložen strojově.

Obsah balení

Brašna
4 vedení k měření napětí
4 krokosvorky
1 sada rozlišovacích proužků
1 SD karta
1x adaptér SD/USB
1x USB kabel
1 napájecí kabel
1x PC software (PEL Transfer) a návod k obsluze ke stažení z internetové stránky
1 návod pro rychlé spuštění

Popis

Obsah balení

Brašna
4 vedení k měření napětí
4 krokosvorky
1 sada rozlišovacích proužků
1 SD karta
1x adaptér SD/USB
1x USB kabel
1 napájecí kabel
1x PC software (PEL Transfer) a návod k obsluze ke stažení z internetové stránky
1 návod pro rychlé spuštění
