B + B Thermo-Technik Vyhodnocovací modul vlhkostních senzorů 1 ks SHS-MOD-LC Měřicí rozsah: 0 - 100 % rF (d x š x v) 73

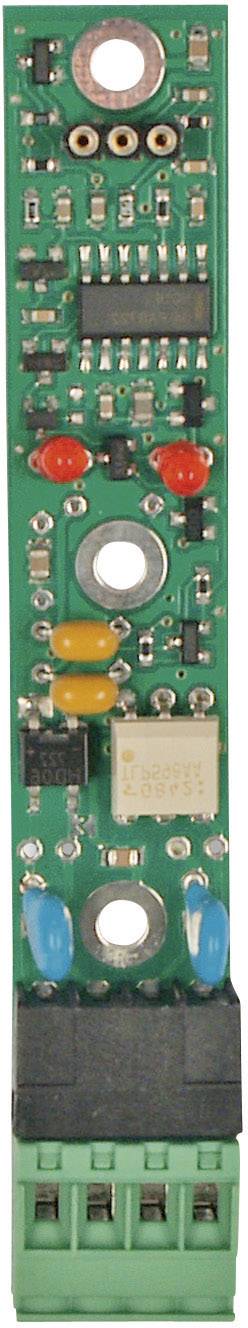

Zelená elektronická deska plošných spojů s různými elektronickými komponenty a připojovacími body, uspořádaná vertikálně.

Ilustrační obrázek

Kategorie produktu

Vyhodnocovací modul vlhkostních senzorů

Připojení

šroubové svorky

Provozní napětí max.

28 V/DC

20 V/AC

měřicí rozsah

100 % rF

Typ

SHS-MOD-LC

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 409,09 Kč / kus)

1 409,09 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Modul s čidlem orosení

Rozpozná vyšší vlhkost
LED dioda signalizuje "sucho"

Dodatečné informace:

Technické parametry

Spínací bod: (±4 %) 94 % rF

Kategorie produktu: Vyhodnocovací modul vlhkostních senzorů

Typ: SHS-MOD-LC

Připojení: šroubové svorky

Min. provozní napětí: 20 V/DC
24 V/AC

Provozní napětí max.: 28 V/DC
20 V/AC

Provozní napětí: 20, 24 - 28, 20 V/DC, V/AC

Spínací napětí (max.): 36 V/DC

Spínací proud (max.): 24 mA

Min. měřicí rozsah: 0 % rF

měřicí rozsah: 100 % rF

Měřicí rozsah: 0 - 100 % rF

Reakční doba: 120 s

Min. teplota: 0 °C

Max. teplota: +60 °C

Obsah: 1 ks

Délka: 73 mm

Šířka: 15 mm

V: 15 mm

Rozm.: (d x š x v) 73 x 15 x 15 mm

Splňuje RoHS: ano

Doba odezvy: 120 s

Spínací hodnoty: 24 mA/(polovodičové relé) 36 V

Připojení: svorka 4pólová 1 mm², RM 3,5 mm

Provozní teplota: 0 až +60 °C

Provozní napětí: 24 V/AC ±20 % nebo 20 - 28 V/DC

Ke stažení

List technických údajů

List technických údajů 187647 B + B Thermo-Technik Vyhodnocovací modul vlhkostních senzorů 1 ks SHS-MOD-LC Měřicí rozsah: 0 - 100 % rF (d x š x v) 73

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 187647 B + B Thermo-Technik Vyhodnocovací modul vlhkostních senzorů 1 ks SHS-MOD-LC Měřicí rozsah: 0 - 100 % rF (d x š x v) 73

Popis

SMD modul jako univerzální vyhodnocovací elektronika pro detekci kondenzace. Pokud naměřené hodnoty povrchové vlhkosti přesáhnou stanovenou mezní hodnotu (cca 94 % RV), otevře se bezpotenciálový kontakt relé. Signál může posloužit například k zapnutí vysoušeče anebo topení. Pro senzory orosení typu SHS-A. Modul má 3pólovou zdířkovou lištu pro připojení senzoru a 4pólovou svorku pro provozní napětí a relé výstup. Oblast použití: chladící zařízení, systémy hlídání výskytu plísně, sanitární místnosti, detektory vlhkosti staveb atd.
